NYY-J 4x70 mm2 kábel 0,6/1KV

Cikkszám:

NYY-J 4x70

Kábelek, Vezetékek Erőátviteli Kábelek (0,6-1 kV)

Vezetőerek száma: 4 eres

Keresztmetszet: 70 mm2

Anyag: Réz

Típus: NYY földkábel (réz)

A termék jelenleg nincs készleten

Az aktuális árról érdeklődjön elérhetőségeinken

Típus: PVC szigetelésű kábel réz vezetővel
Szabvány: MSZ 146-6, HD 603 3. rész, DIN VDE 0276

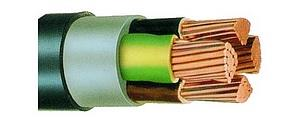

Felépítése: tömör, vagy sodrott, tömörített merev rézvezetők | PVC érszigetelés | extrudált, vagy tekercselt szalag övréteg | fekete színű PVC köpeny
Alkalmazása: Belső térben és a szabadban, kábelcsatornában, rögzített elhelyezéssel falon és fémszerkezeteken, vagy közvetlenül a földbe fektetve. Főleg közcélú elosztóhálózatokban, erőművekben, ipari üzemekben és kapcsoló-berendezésekben, ha a felhasználás során a kábel mechanikai sérüléseknek nincs kitéve.
Környezeti hőmérséklet: rögzített elhelyezésnél, tárolásnál -30 °C-tól +70 °C-ig; mozgatásnál, fektetésnél -5 °C-tól +50 °C-ig.
A vezetőér megengedett max. hőmérséklete: +70 °C
Névleges feszültség: 0,6/1 kV
Vizsgálófeszültség: 4 kV
A vezetőér ellenállása: MSZ HD 383 S2 , II. táblázat szerint
A szigetelő ellenállása: min. MOhm x km
Lángállóság: IEC 332-1
Minimális hajlítási sugár:12 X külső átmérő

Műszaki adatok:

Keresztmetszet	Vezetőér felépítése	Ellenállás 20 °C-on	Terhelhetőség levegőben	Terhelhetőség földben	Hajlitási sugár	Külső átmérő	Maximális huzóerő	Rézsúly	Tájékoztató tömeg
[mm2]		[Ω/km]	[A]	[A]	[mm]	[mm]	[N]	[kg/km]	[kg/km]
1x4	RE	4,61	37	50	136,5	9,1	200	38	110
1x6	RE	3,08	47	62	142,5	9,5	300	58	130
1x10	RE	1,83	64	83	153	10,2	500	96	180
1x16	RE	1,15	84	107	168	11,2	800	154	240
1x25	RM	0,727	114	138	183	12,2	1250	240	350
1x35	RM	0,524	139	164	198	13,2	1750	336	460
1x50	RMv	0,387	169	195	231	15,4	2500	480	600
1x70	RMv	0,268	213	238	246	16,4	3500	672	800
1x95	RMv	0,193	264	286	277,5	18,5	4750	912	1100
1x120	RMv	0,153	307	325	307,5	20,5	6000	1152	1350
1x150	RMv	0,124	352	365	337,5	22,5	7500	1440	1650
1x185	RMv	0,0991	406	413	369	24,6	9250	1776	2000
1x240	RMv	0,0754	483	479	414	27,6	12000	2304	2600
1x300	RMv	0,0601	557	541	445,5	29,7	15000	2880	3200
1x400	RMv	0,047	646	614	507	33,8	20000	3840	4100
3x1,5	RE	12,1	19	27	134,4	11,2	225	43	190
3x2,5	RE	7,41	25	36	146,4	12,2	375	72	240
3x4	RE	4,61	34	47	170,4	14,2	600	115	330
3x6	RE	3,08	43	59	182,4	15,2	900	173	420
3x10	RE	1,83	59	79	207,6	17,3	1500	288	580
3x16	RE	1,15	79	103	231,6	19,3	2400	461	810
3x25	RM	0,727	106	133	294	24,5	3750	720	1300
3x35	SM	0,524	129	159	271,2	22,6	5250	1008	1400
3x50	SMv	0,387	157	188	307,2	25,6	7500	1440	1800
3x70	SMv	0,268	199	232	356,4	29,7	10500	2016	2400
3x95	SMv	0,193	246	280	405,6	33,8	14250	2736	3300
3x120	SMv	0,153	285	318	429,6	35,8	18000	3456	4000
3x150	SMv	0,124	326	359	477,6	39,8	22500	4320	4900
3x185	SMv	0,0991	374	406	552	46	27750	5328	6500
3x240	SMv	0,0754	445	473	612	51	36000	6912	8300
3x16/10	RE	1,15	79	103	244	21,2	2400	557	1030
3x25/16	RM	0,727	106	133	294	24,5	3750	874	1500
3x35/16	SM	0,524	129	159	314	26,2	5250	1162	1700
3x50/25	SMv	0,387	157	188	344,4	28,7	7500	1680	2300
3x70/35	SMv	0,268	199	232	380,4	31,7	10500	2352	2800
3x95/50	SMv	0,193	246	280	453,6	37,8	14250	3216	3800
3x120/70	SMv	0,153	285	318	492	41	18000	4128	4700
3x150/70	SMv	0,124	326	359	540	45	22500	4992	5600
3x185/95	SMv	0,0991	374	406	600	50	27750	6240	7400
3x240/120	SMv	0,0754	445	473	684	57	36000	8064	9600
3x300/150	SMv	0,0601	511	535	768	64	45000	10080	11200
4x1,5	RE	12,1	19	27	146,4	12,2	300	58	220
4x2,5	RE	7,41	25	36	158,4	13,2	500	96	290
4x4	RE	4,61	34	47	183,6	15,3	800	154	400
4x6	RE	3,08	43	59	195,6	16,3	1200	230	510
4x10	RE	1,83	59	79	219,6	18,3	2000	384	720
4x16	RE/RM	1,15	79	103	256,8	21,4	3200	614	1050
4x25	RM	0,727	106	133	306	25,5	5000	960	1600
4x35	SM	0,524	129	159	332,4	27,7	7000	1344	1750
4x50	SMv	0,387	157	188	357,6	29,8	10000	1920	2300
4x70	SMv	0,268	199	232	405,6	33,8	14000	2688	3100
4x95	SMv	0,193	246	280	466,8	38,9	19000	3648	4200
4x120	SMv	0,153	285	318	504	42	24000	4608	5200
4x150	SMv	0,124	326	359	564	47	30000	5760	6400
4x185	SMv	0,0991	374	406	624	52	37000	7104	8050
4x240	SMv	0,0754	445	473	696	58	48000	9216	11000
5x1,5	RE	12,1	19	27	158,4	13,2	375	72	270
5x2,5	RE	7,41	25	36	170,4	14,2	625	120	350
5x4	RE	4,61	34	47	195,6	16,3	1000	192	480
5x6	RE	3,08	43	59	219,6	18,3	1500	288	610
5x10	RE	1,83	59	79	244,8	20,4	2500	480	880
5x16	RE	1,15	79	103	268,8	22,4	4000	768	1250
5x25	RM	0,727	106	133	330	27,5	6250	1200	1950
5x35	RM	0,524	129	159	403,2	33,6	8750	1680	2400
5x50	RMv	0,387	157	188	480	40	12500	2400	3500
5x70	RMv	0,268	199	232	508,8	42,4	17500	3360	4450
5x95	RMv	0,193	246	280	592,8	50	23750	4560	6134
5x120	RMv	0,153	285	318	615,6	51,3	30000	5760	7483
