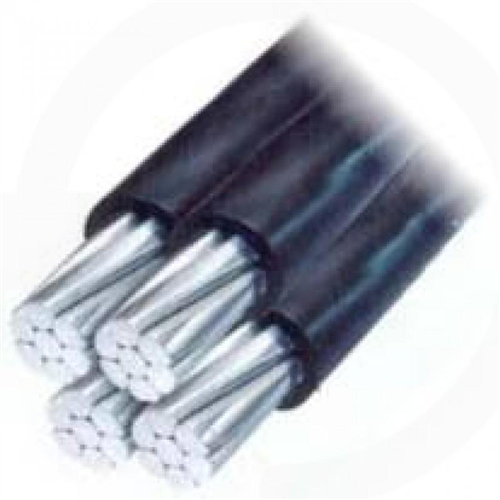

Légvezeték NFA2X (SSZXV) 450/750V 4x95mm2
Az aktuális árról érdeklődjön elérhetőségeinken
Típus:
Időjárásálló szigeteléssel ellátott
alumíniumvezető sodratókból álló köteg.
Szabvány: DIN VDE
0274-87
Felépítése:
tömörített alumínium vezető sodrat |
térhálós polietilén (XLPE)szigetelés | a szigetelt vezetők kötegbe
sodrottak, kettő vagy több vezető esetén a szigetelésen futó
jelzőbordák száma jelöli az egyes ereket | egy kötegbe legfeljebb
hat szigetelt vezető sodorható össze .
Alkalmazása: A környezeti hatásoknak (hideg,
napsugárzás) ellenálló szigetelése révén kifejezetten szabadtéri
felhasználásra, objektumok bekötésére az
elosztóhálózathoz.
Környezeti
hőmérséklet: -40 °C-ig hidegálló,
napsugárzás álló
A vezetőér
megengedett max. hőmérséklete: +80
°C
Névleges feszültség:
0,6/1 kV
Terhelhetőség:DIN VDE
274, illetve DIN VDE 0276-1000 szerint
Műszaki adatok:
|
Keresztmetszet |
Vezetőér felépítése |
Terhelhetőség levegőben |
Külső átmérő |
Minimális szakítóerő |
Tájékoztató tömeg |
|
[mm2] |
|
[A] |
[mm] |
[kN] |
[kg/km] |
|
1x16 |
RM |
72 |
8 |
2,5 |
74 |
|
1x25 |
RM |
107 |
9 |
4 |
106 |
|
1x50 |
RM |
165 |
11,8 |
8 |
182 |
|
1x95 |
RM |
240 |
15,4 |
13,7 |
333 |
|
1x120 |
RM |
290 |
17 |
18,6 |
408 |
|
1x150 |
RM |
334 |
19 |
23,2 |
502 |
|
1x185 |
RM |
389 |
21 |
28,7 |
611 |
|
1x240 |
RM |
467 |
24 |
37,2 |
801 |
|
2x16 |
RM |
72 |
15,6 |
2,5 |
147 |
|
2x25 |
RM |
107 |
18 |
4 |
208 |
|
2x50 |
RM |
165 |
23,5 |
8 |
361 |
|
4x16 |
RM |
72 |
18,8 |
2,5 |
286 |
|
4x25 |
RM |
107 |
21,2 |
4 |
430 |
|
4x35 |
RM |
132 |
24,1 |
5,5 |
553 |
|
4x50 |
RM |
165 |
27,8 |
8 |
746 |
|
4x70 |
RM |
205 |
31,8 |
10,7 |
1009 |
|
4x95 |
RM |
240 |
37,8 |
13,7 |
1332 |
|
4x50+25 |
RM |
165/107 |
31,9 |
8,0/4,0 |
814 |
|
4x50+35 |
RM |
165/132 |
31,9 |
8,5/5,5 |
845 |
|
4x70+25 |
RM |
205/107 |
36 |
10,7/4,0 |
1105 |
|
4x70+35 |
RM |
205/132 |
36,2 |
10,7/5,5 |
1150 |
|
4x70+2x35 |
RM |
205/132 |
40,1 |
10,7/5,5 |
1289 |
|
4x95+25 |
RM |
240/107 |
41,8 |
13,7/4,0 |
1438 |
|
4x95+35 |
RM |
240/132 |
41,8 |
13,7/5,5 |
1467 |
|
4x95+2x25 |
RM |
240/107 |
42 |
13,7/4,0 |
1544 |
